高壓清洗機管路總水頭損失ΣΗ的計算方法
時間：2012-05-07 來源： http://m.emapp.cn
高壓清洗機是由高壓泵、安全閥、調壓溢流閥、高壓噴槍、高壓噴頭及高壓膠管等為一體的設備。當高壓泵的排出壓力不變時，水頭損失 ΣΗ 的大小就決定了平均動能，為了提高平均動能，增加沖擊力，就要設法減少總水頭損失 ΣΗ 。

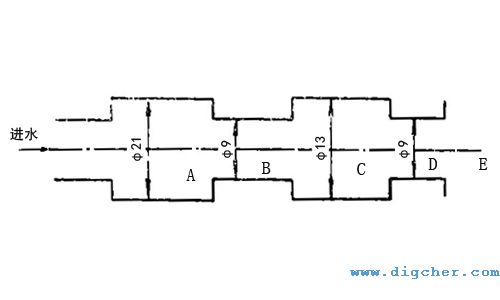

我們以壓力200 bar、流量133 l/min、高壓膠管長度15m、內徑13m的高壓清洗機為例，其高壓管路系統當量縱斷面如圖所示：
1、高壓膠管中水的平均流速 V 的計算
公式(1)2、沿程水頭損失
的計算。
的計算。首先計算雷諾數：
公式(2)
公式(2)公式中 γ —水的運動粘度，按水溫20℃計算：
然后選取當量粗糙度 Δ，對于高壓膠管，一般 Δ =0.02mm。并計算 Δ/D，根據 Re 和 Δ/D 值查摩迪圖，得出 λ 值。
最后利用公式(3)計算。
。
公式(3)對于上述高壓清洗機，Re =217600，Δ/D =0.00154，查摩迪圖得 λ =0.0225，由公式(3)求得 =371m。
=371m。3、局部總水頭損失
的計算
的計算忽略從壓力表到A腔的局部水頭損失。分別確定系統各當量縱斷面局部水頭損失系數
和直徑
，然后利用公式(4)計算。
和直徑，然后利用公式(4)計算。
公式(4)對于上述高壓清洗機：
從A到B，
=0.408，
=9mm
=0.408，=9mm從B到C，
=0.271，
=13mm
=0.271，=13mm從C到D，
=0.021，
=8mm
=0.021，=8mm從D到E，
=0.5
=0.5代入公式(4)得出：=74m
=74m4、總水頭 ΣΗ 計算
由公式(5)計算 ΣΗ 。
公式(5)對于上述高壓清洗機 ΣΗ =445m，或者 ΣΗ =44.5 bar。
在上述計算方法中，由于忽略了水流脈動，過流流部件變形，膠管振動等一些因素的影響，所以理論計算結果較實際測量值小，但比較接近。通過水力學的其他途徑計算，所得結果相差不大，因此上述計算方法可以用于工程計算。
